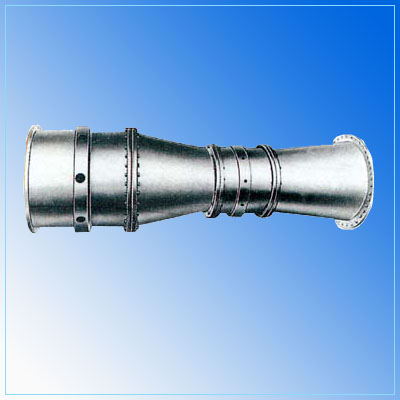

经典文丘里管
更新：2015-10-19 17:14:10 点击：
- 品牌：红旗仪表
- 型号：LJW
- 市场价：12000 元
- 优惠价：9800 元
介绍
经典文丘里管
一、经典文丘里管简介
经典文丘里管又称古典文丘里管。习惯称呼标准文丘里管。符合lS05167或GSfT2624标准。用于测量封闭管道中单相稳定流体的流量,常用于测量空气、天然气、煤气、水等流体的流量。
二、经典文丘里管特点
经典文丘里管结构简单，耐用，性能稳定。 经典文丘里管压力损失小，节约流体输送所需的能源。 经典文丘里管在通径50～1200范围内．不需要实流标定。超出这个范围，可以参比设计制造。当需要较高精确度时,可进行实流标定。 本体安装尺寸较长，对大口径仪表，不便于运输安装。
三、经典文丘里管适用范围
1.公称直径： 50mm≤DN≤1200mm ,超过1200mm需标定
·粗铸收缩段：100mm≤DN≤800mm
·机械加工收缩段：50mm≤DN≤250mm
·粗焊铁板收缩段：200mm≤DN≤1200mm
2. 节流孔径比β：0.3≤β≤0.75
·粗铸收缩段：0.3≤β≤0.75
·机械加工收缩段：0.4≤β≤0.75
·粗焊铁板收缩段：0.4≤β≤0.7
3.雷诺数范围： 2×105≤ReD≤2×106
·粗铸收缩段：2×105≤ReD≤2×106
·机械加工收缩段：2×105≤ReD≤106
·粗焊铁板收缩段：2×105≤ReD≤2×106
4.精度等级：1级
