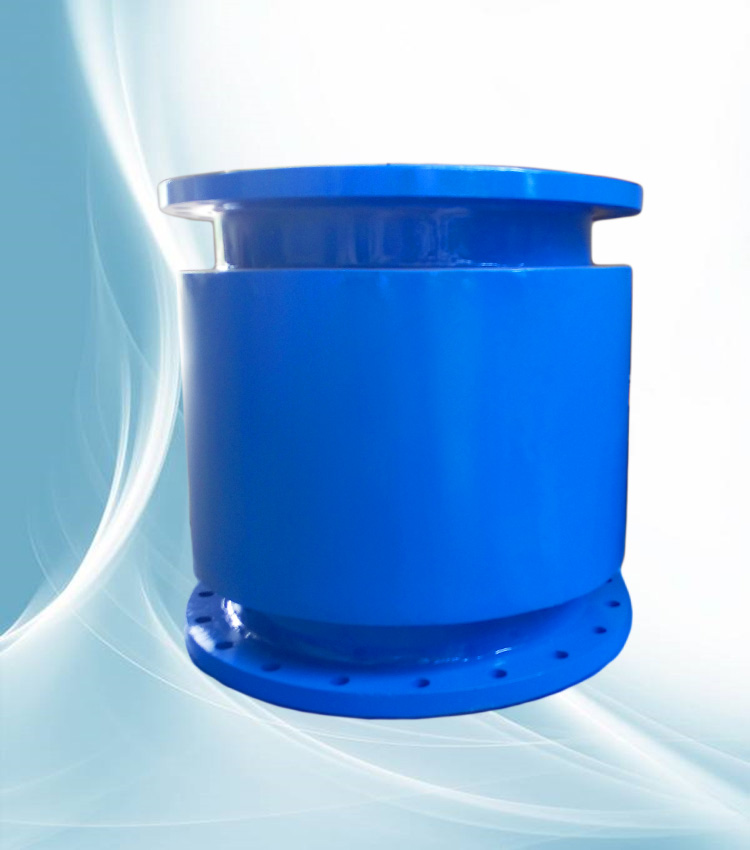

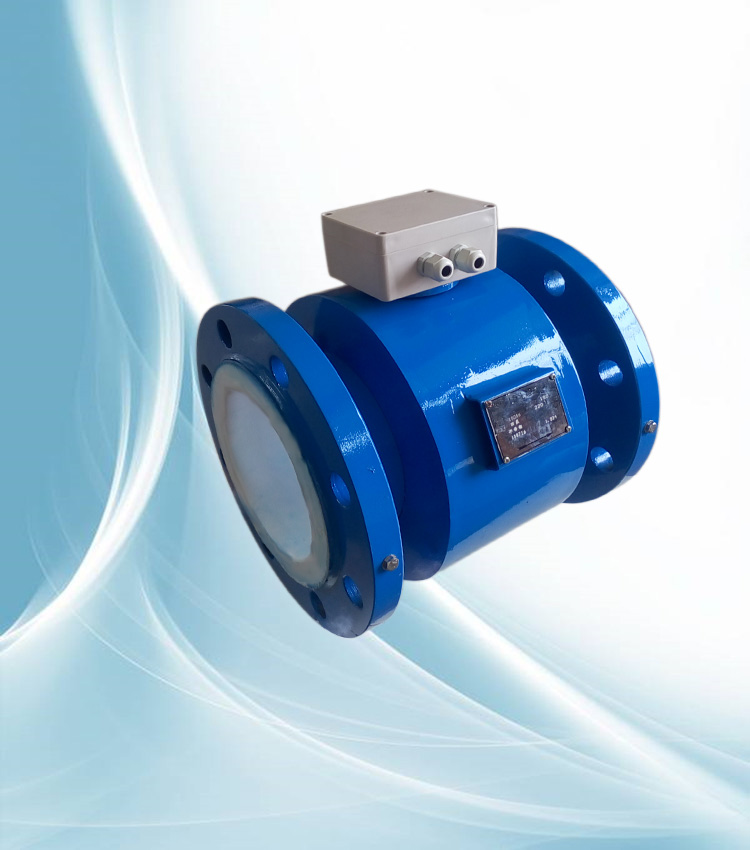

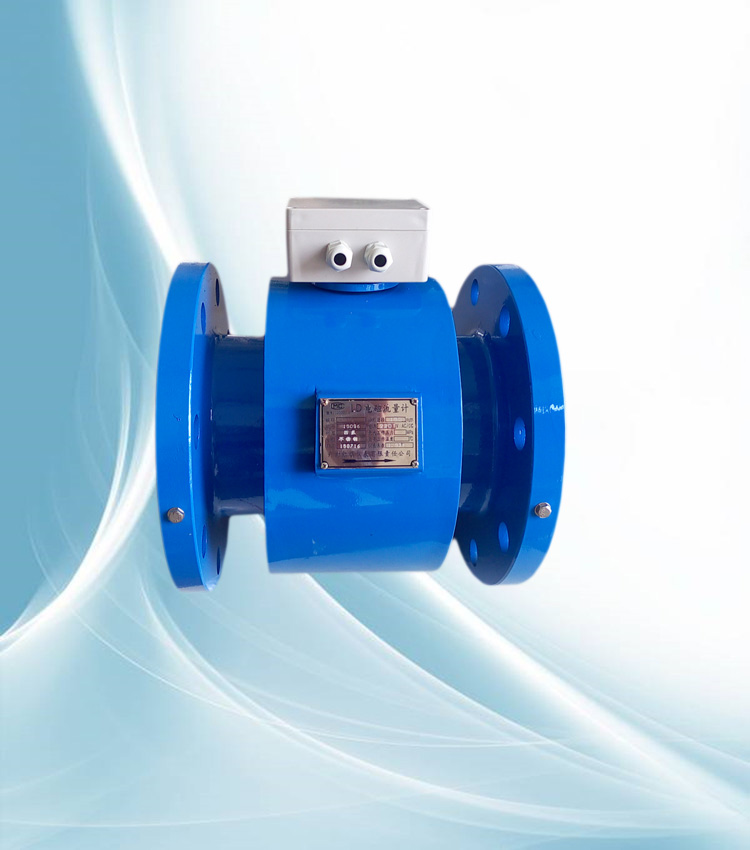

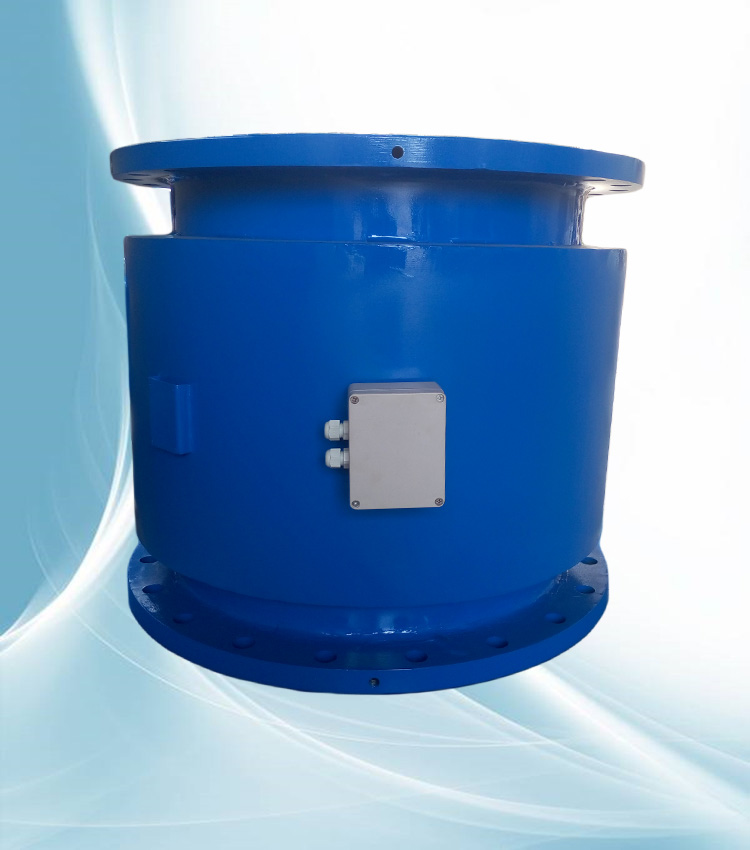

分体式电磁流量计
一、分体式电磁流量计简介
分体式电磁流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。该产品广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理,水利建设等领域。
二、分体式电磁流量计产品特点
1、测量不受流体密度、粘度、温度、压力和电导率变化的影响;
2、测量管内无阻碍流动部件,无压损,直管段要求较低;
3、系列公称通径DN15~DN3000。传感器衬里和电极材料有多种选择;
4、转换器采用新颖励磁方式,功耗低、零点稳定、精确度高。流量范围度可达1500:1;
5、转换器可与传感器组成一体型或分离型;
6、转换器采用16位高性能微处理器,2x16LCD显示,参数设定方便,编程可靠;
7、流量计为双向测量系统,内装三个积算器:正向总量、反向总量及差值总量;可显示.庄、反流量,并具有多种输出:电流、脉冲、数字通讯、HART;
8、转换器采用表面安装技术(SMT),具有自检和自诊断功能
分体式电磁流量计的传感器装在有腐蚀性管道上时,流量传感器和接地环在一起接地,还要使用较粗的铜导线绕过传感器扩街在管道两测的连接法兰上,导致阴极保护电路在传感器之间隔离有时候会杂散电流过大,若电解槽沿着电解液的泄漏影响了EMF的正常测量,就可以在流量传感器与连接的工艺之间使用电气隔离的方法。电磁流量计的转换器与传感器之间的信号电缆长度不超过50M,而且信号电缆必须用镀锌管套上,镀锌管在空中,就把镀锌管用导线可靠接地,接地电阻要小于10欧姆;避雷器接地线长度不能超过1米,截面积大于6平方米的多股通信绝缘导线,如果周围没有地网,就在避雷器附近做一个简单的地网,然后把避雷器接地线接在地网上。制作地网的方法:三条长度为1.5米的扁钢或角钢,按照正三角形的排列打入地下,上面用扁钢条吧三条扁钢焊起来,在其中一个角上焊接螺栓,一个地网就完成了。电磁流量计的安装对于用户而言非常重要,一定要遵守安装桂法,这样能保证流量计在没有其他异常的时候正常工作。
四、分体式电磁流量计技术参数
执行标准 |
电磁流量计(JJG1033-2007) |
公称通经(mm),(特殊规格可定制) | 管道式,四氟,衬里:DN10-DN600 |
管道式橡胶衬里:DN40-DN2000 | |
流动方向 | 正,反,净流量 |
量程比 | 150:1 |
重复性误差 | 测量值的±,0,1% |
精度等级 | 0,5级,1,0级 |
被测介质温度 | 常规橡胶衬里:-20~+60℃ |
高温橡胶衬里:-20~+90℃ | |
聚四氟乙烯,衬里:-30~+120℃ | |
高温型四氟衬里:-20~+160℃ | |
额定工作压力,(高压可定制) | DN10~DN25≤4,0MPa |
DN32~DN150≤1,6MPa | |
DN200~DN600≤1,0MPa | |
DN700~DN2000≤0,6MPa | |
流速范围 | 0,1-15m/s |
电导率,范围 | 被测流体电导率≥5μs/cm |
信号输出 | 4~20mA(负载电阻0~750Ω),脉冲/频率,控制电平 |
通讯输出 | RS485,MODBUS协议,HART协议,Profibus-DP协议 |
供电电源 | 220VAC,允差15%或24VDC,纹波,≤5% |
要求直管段长度 | 上游≥5DN,下游≥2DN |
连接方式 | 流量计与配管之间均采用法兰连接,法兰符合国际:GB/T9113,1-2000 |
防爆等级 | Exd[,ia,]iaqIICT5 |
防护等级 | IP65,特殊订制最高可达IP68 |
环境温度 | -25~+60℃ |
相对湿度 | 5%~95% |
消耗总功率 | 小于20W |
