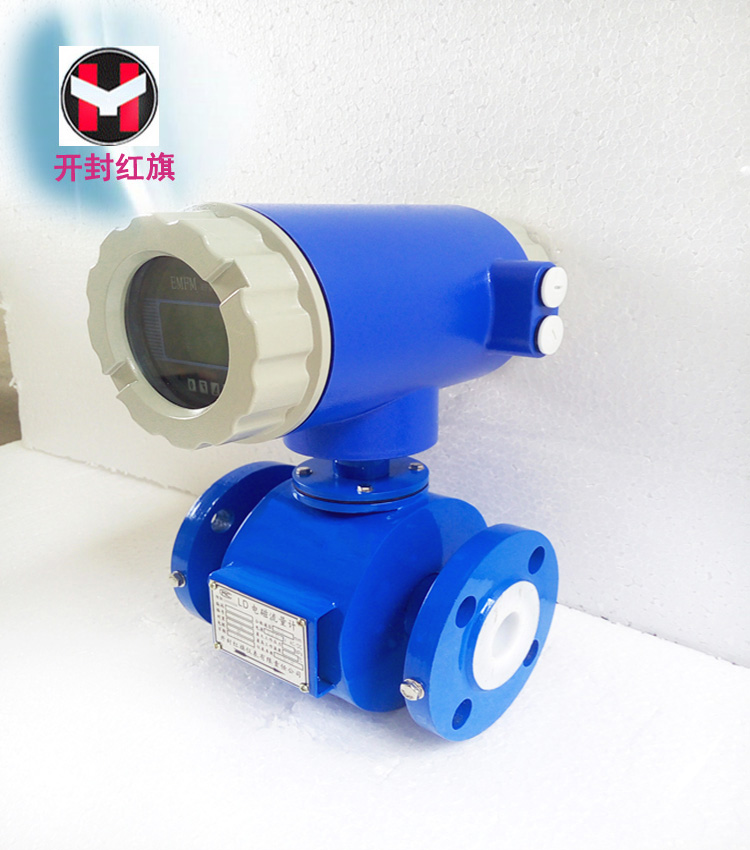

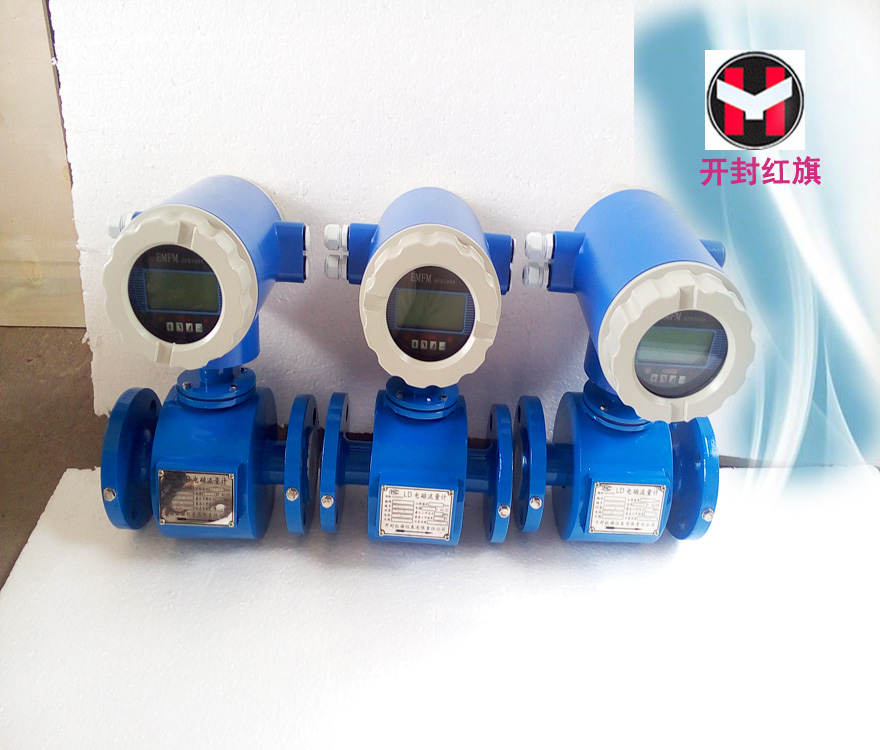

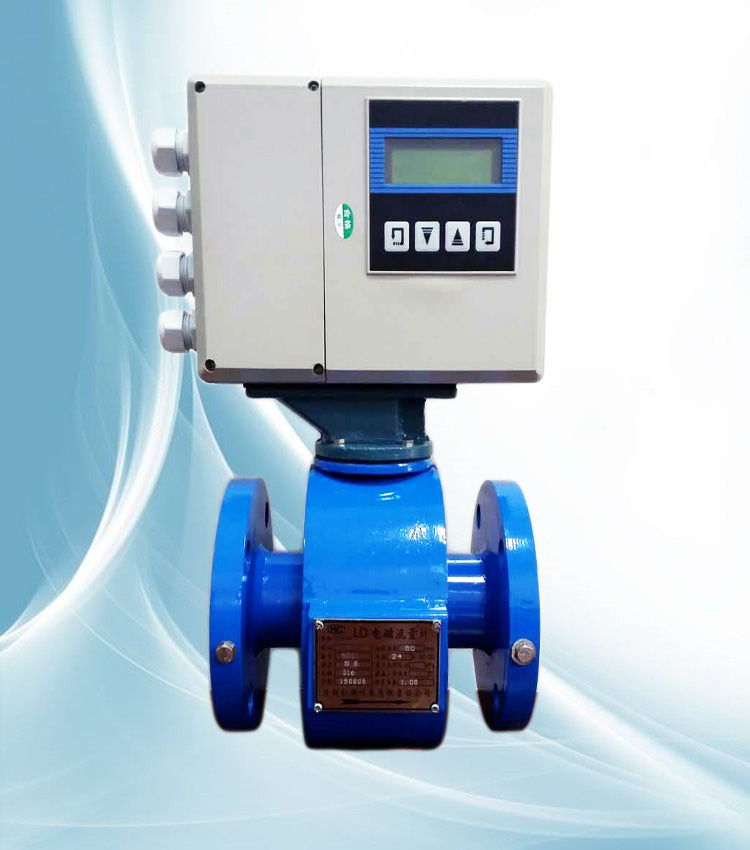

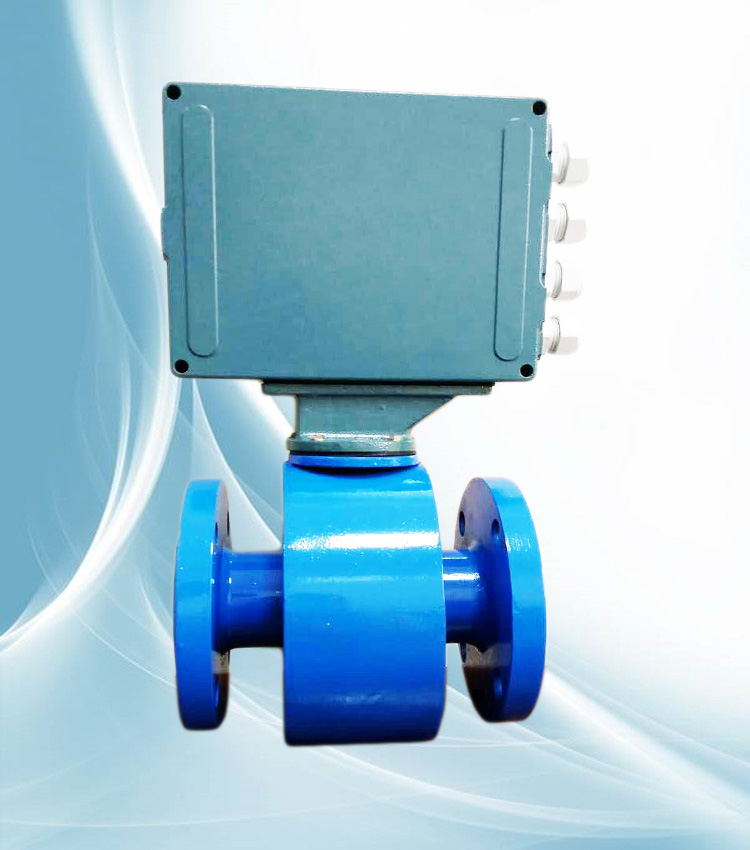

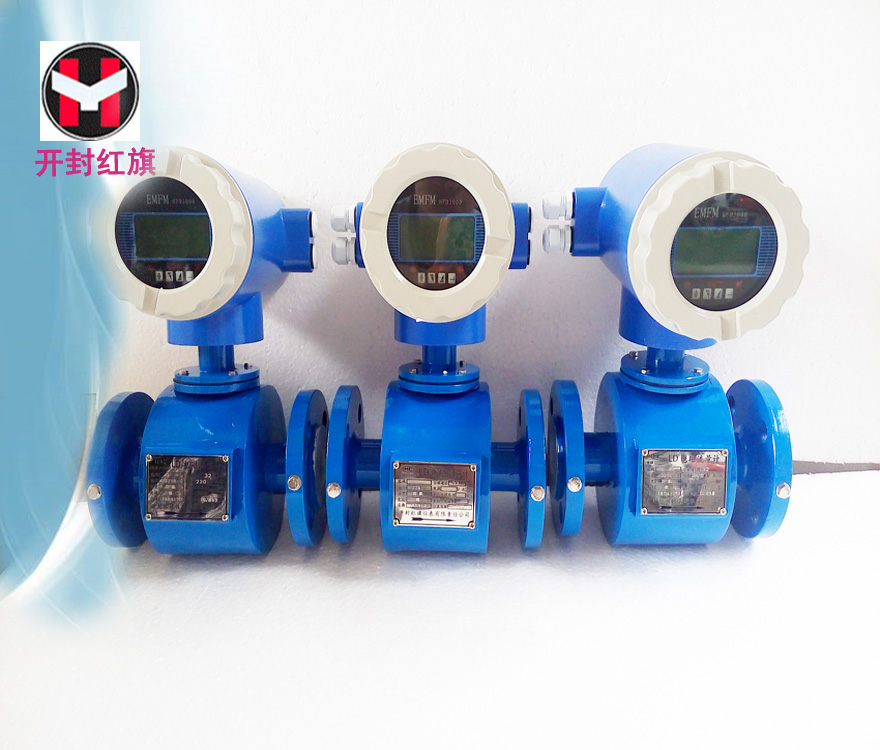

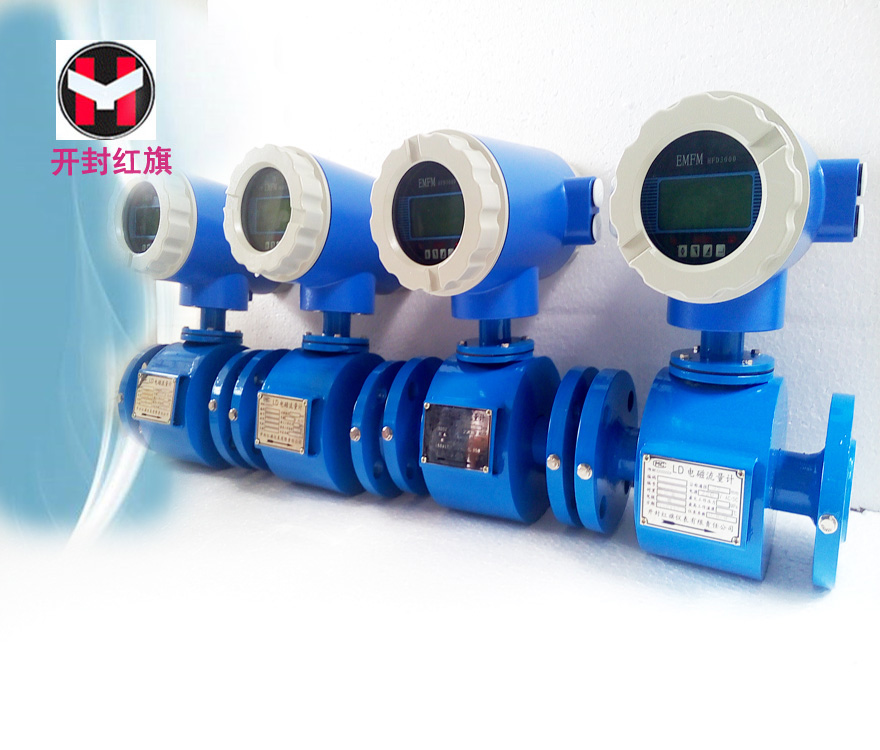

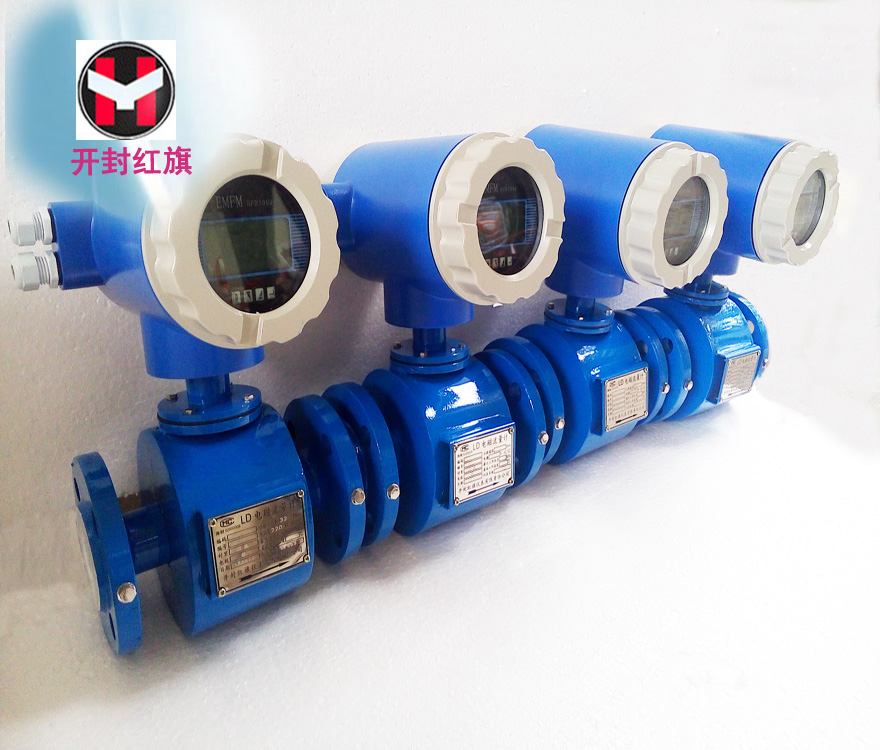

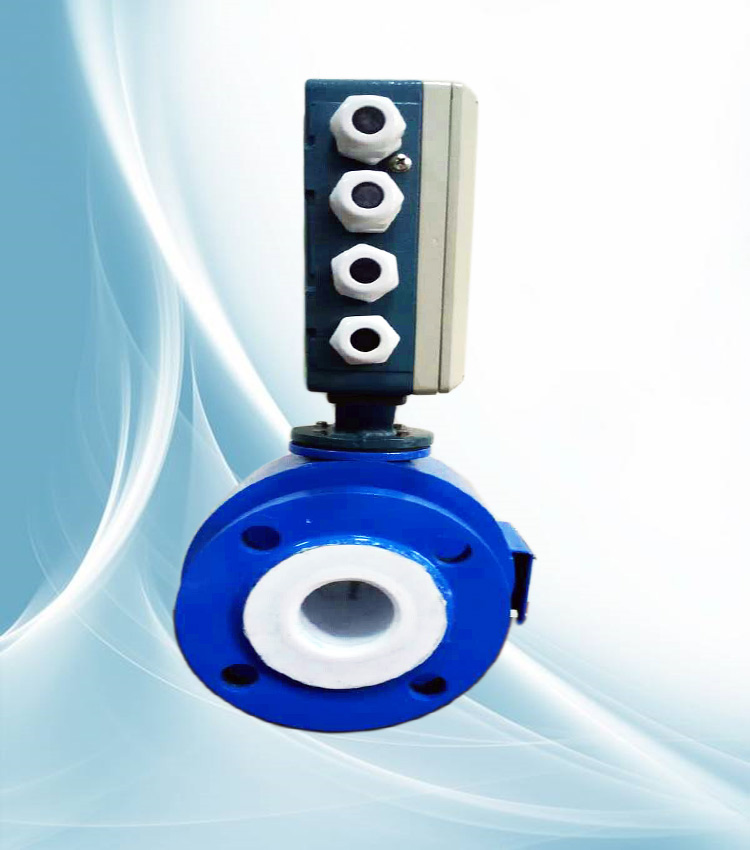

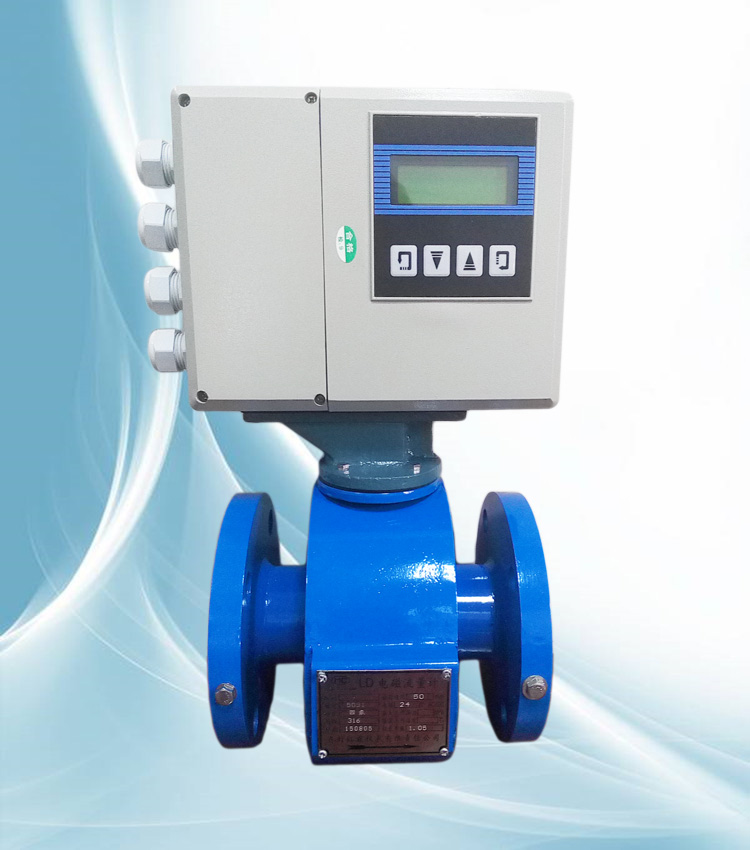

一体型电磁流量计

一、一体型电磁流量计简介

      LD型一体式电磁流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作日的用来测量导电率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量,柴油、润滑油、重油等无杂质油性液体的高精度测量。

二、一体型电磁流量计工作原理

      LD型一体型电磁流量计所依据的基本原理是法拉第电磁感应定律，当导体做切割磁力线运动时，导体内将产生感应电动势。该原理用于测量管内流动的导电流体，并且流体流动的方向与磁场方向相垂直。流体中产生的感应电动势被位于管子径向两端的一对电极拾取，该信号电压UE与磁场强度B、电极间距离D和平均流速V成正比。因磁场强度B和电极距离D是常数，所以信号电压UE与平均流速V成正比。计算体积流量的公式表明信号电压UE与平均流速V成线性正比。在信号转换器中，该感应信号电压被变换成可编程的模拟和数字输出信号。

三、一体型电磁流量计产品特点

1、全数字量处理，抗干扰能力强，测量可靠，精度高、流量测量范围可达150：1

2、超低EMI开关电源，适用电源电压变化范围大，抗EMI性能好。

3、采用16位嵌入式微处理器，运算速度快, 精度高，可编程频率低频矩形波励磁，提高了流量测量的稳定性，功耗低。

4、采用SMD器件和表面贴装（SMT）技术，电路可靠性高。

5、管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。

6、在现场可根据用户实际需要在线修改量程。

7、测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。

8、高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。

9、具有RS485、RS232、Hart和Modbus等数字通讯信号输出。（选配）

10、具有自检与自论断功能。

11、小时总量计录功能，以小时为单位记录流量总量，适用于分时计量制（选配）

12、内部具有三个积算器可分别显示正向累计量反向累计量及差值积算量，内部设有不掉电始终，可记录16次掉电时间。（选配）

13、红外手持操作器，115KHZ通讯速率，远距离非接触操作转换器所有功能（选配）

14、测量不受流体密度、粘度、温度、压力和导电率变化的影响。

15、测量管内无阻流部件，无压损，直管段要求低。对浆液测量有独特的适应性。

16、合理选用电极和衬里材料，即具有良好的耐腐蚀性和耐磨损性

四、一体型电磁流量计技术参数
